Obowiązująca od 19.07.2016 r. dyrektywa PED 2014/68/UE (Pressure Equipment Directive) dla jednych udręka, a dla innych chleb powszedni. Jak więc w szybki sposób określić kategorię rurociągu czy zbiornika ciśnieniowego?
Przywołana dyrektywa określa wymagania zasadnicze w zakresie projektowania oraz wytwarzania objętych nią urządzeń ciśnieniowych i ich zespołów o najwyższym dopuszczalnym ciśnieniu przekraczającym 0,5 bara.
Aby poprawnie i szybko zakwalifikować dane urządzenie, należy przede wszystkim przygotować dane, do których należą:
- rodzaj medium
- średnica rurociągu lub pojemność zbiornika
- ciśnienie projektowe PS (nie pomyl tego parametru z ciśnieniem roboczym)
MEDIUM A DYREKTYWA PED
Dyrektywa PED rozróżnia 2 grupy mediów gazy bądź ciecze z podziałem na:
- grupa 1 to wszystkie substancje niebezpieczne, toksyczne, trujące jak gazy i płyny
- grupa 2 to wszystkie pozostałe substancje
Szerszy opis substancji klasyfikowanych w grupie 1 zawarty jest w Dyrektywie w art. 13 – koniecznie otwórz Dyrektywę i się zapoznaj z tym wykazem, gdyż podział wyżej zaprezentowany jest uproszczony, ale trafny.
CIŚNIENIE PROJEKTOWE A DYREKTYWA PED
Ważnym parametrem jest najwyższe dopuszczalne ciśnienie PS – jego definicję zawartą w dyrektywie znajdziesz poniżej:
„najwyższe dopuszczalne ciśnienie PS” oznacza najwyższe ciśnienie, dla którego zaprojektowane jest urządzenie, określone przez producenta i zdefiniowane w miejscu przez niego określonym, którym jest miejsce przyłączenia urządzeń zabezpieczających lub ograniczających albo górna część urządzenia lub, jeśli nie jest to właściwe, dowolny określony punkt
Tak więc przykładowo, jeżeli np. mamy rurociąg w kotłowni parowej, za układem redukcyjnym obniżającym ciśnienie pary z 12 do 5 bar, to przykładowo rurociąg decydujemy się zabezpieczyć zaworem bezpieczeństwa o ciśnieniu otwarcia 7 bar, to ciśnieniem PS dla tego rurociągu będzie wynosiło 7 bar, a ciśnienie ruchowe 5 bar.
ŚREDNICA RUROCIĄGU / POJEMNOŚĆ ZBIORNIKA
Średnica nominalna rurociągu jest, zaraz obok ciśnienia PS, jest szalenie ważnym parametrem urządzenia. Co do jej określenia, nie ma chyba większych zastrzeżeń czy komplikacji. W końcu DN to DN.
W przypadku zbiorników ciśnieniowych parametrem, który należy wziąć pod uwagę, jest pojemność zbiornika, tutaj wydaje mi się, że nie potrzeba również komentarza.
JAK SZYBKO OKREŚLIĆ KATEGORIĘ WEDŁUG DYREKTYWY PED?
Jeśli masz zebrane, wcześniej wskazane przeze mnie, dane to droga określenia kategorii jest prosta.
Należy teraz przejść do załącznika II do Dyrektywy i odszukać odpowiedni wykres – tablice od 1 do 9
lub można do tego celu skorzystać z prostszej i szybszej drogi, mianowicie w dowolnej przeglądarce internetowej wpisz hasło: PED CALCULATOR
Osobiście polubiłem narzędzie dostępne pod tym linkiem.
Kalkulator jest intuicyjnym urządzeniem, a wygląda on bardzo prosto:
W pierwszej sekcji wybierz jedną z dostępnych opcji, czy chcesz klasyfikować:
Vessel – zbiornik
Piping – rurociąg
Steam generator – generator pary
W sekcji Fluid type wybierz dokładnie to, o co prosiłem abyś przygotował na wstępie, czyli grupę płynów.
Kolejne pole to miejsce do wpisania ciśnienia PS w barach – należy tutaj rozumieć je jako nadciśnienie manometryczne
Ostatnie pole to średnica.

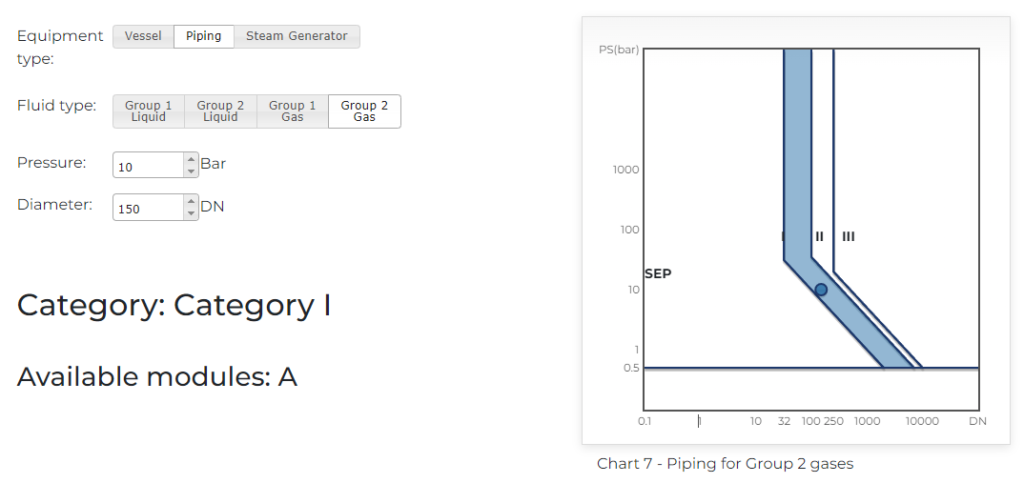

W prezentowanym przykładzie założyłem, że mam rurociąg pary o ciśnieniu PS=10bar średnicy 150 mm, co w efekcie pozwala stwierdzić, że jest to rurociąg kategorii I, a jego wykonanie jest możliwe w module A.
Moduły wytwarzania urządzeń ciśnieniowych, to szersze zagadnienie, na które można spokojnie poświęcić cały kolejny wpis, więc pozwól, że na tym zaprzestanę.
Dla dokładnej klasyfikacji rurociągu, czy zbiornika nie zaprzestań na tym artykule, ale wnikliwie sprawdź aktualny stan prawny i zapisy Dyrektywy.
Jeśli musisz rozstrzygnąć jak wyprowadzić rurę z zaworu bezpieczeństwa, to koniecznie przeczytaj ten artykuł.
