Było to bardzo zniechęcające… Ten komputer nie był przecież jeszcze taki stary….

Jednak w tym przypadku płynność działania AutoCADa pozostawiała wiele do życzenia, a czas zakończenia części rysunkowej projektu niemiłosiernie uciekał.

Wiedziałem wtedy jedno. Inwestycja w nowy komputer była nieuchronna, a praca nad mało skomplikowanymi projektami z czasów studenckich zdawała się odchodzić w niepamięć.

Kilka dni później…

Suche wymagania sprzętowe na stronie producenta wydawały się być mało namacalne i nie nakierowywały mnie na żadne konkretne rozwiązania, w żadną konkretną konfigurację. Ale co najgorsze, w żaden sposób nie potrafiłem klarownie wypośrodkować ceny i wydajności. Czy na pewno ilość pamięci RAM, o której myślę, jest wystarczająca, z drugiej strony czy nie lepiej zaoszczędzić na lepszą kartę graficzną? Czy lepiej zainwestować w procesor lepszego typoszeregu, czy niższego ale o szybszym taktowaniu?

Te i inne rozterki odsyłały mnie od jednej do drugiej strony www, ale na żadnej nie znalazłem wówczas satysfakcjonujących odpowiedzi.

Uwierz mi… lepiej dobrze zgłębić temat, niż żałować pieniędzy wyrzuconych w błoto.

AutoCAD 5 Kluczowych Wymagań

Autodesk będący producentem oprogramowania AutoCAD dla wersji 2021 określił takie oto minimalne wymagania systemowe:

System operacyjny: 64 bity

Taktowanie procesora: od 2,5 do 2,9 GHz

Pamięć operacyjna RAM: 8 GB

Karta graficzna: 1 GB GPU z przepustowością 29 GB/s – karta zgodna z DirectX 11

Wolna przestrzeń na dysku: 7,0 GB

Rekomendowane wymagania systemowe wyglądają zupełnie inaczej:

System operacyjny: 64 bity

Taktowanie procesora: powyżej 3,0 GHz

Pamięć operacyjna RAM: 16 GB

Karta graficzna: 4 GB GPU z przepustowością 106 GB/s – karta zgodna z DirectX 11

Wolna przestrzeń na dysku: 7,0 GB

Jak z pewnością zauważyłeś, wymagania te są zdecydowanie różne. Poniżej w przystępny sposób pokazuję jaki wpływ mają poszczególne parametry na pracę programu.

1. Procesor

Pozwól, że z własnego upodobania skupię się na rozwiązaniach oferowanych przez firmę Intel. Gdy otworzysz stronę dowolnego sklepu komputerowego, to z pewnością zauważysz, że procesory produkowane są w 4 rodzinach Core i3, Core i5, Core i7 oraz Core i9. Podstawową różnicą pomiędzy poszczególnymi rodzinami procesorów to ilość rdzeni, czyli upraszczając: “ilość procesorów w procesorze”. Najmniejsza ilość rdzeni dostępna jest w serii i3 – tylko 4, natomiast największa, bo aż 10 w i9.

Ilość rdzeni będzie w namacalny sposób wpływać na szybkość działania AutoCADa, ale z drugiej strony zawsze są względy ekonomiczne. Moja rada jest tutaj niezwykle prosta i klarowna… Jeżeli chcesz na komputerze trochę popracować i jednocześnie nie wydawać majątku na jego zakup, to skup się na wyborze komputera z procesorem i5 o taktowaniu powyżej 3 GHz.

Jeżeli natomiast względy ekonomiczne biorą górę, rozważ zakup procesora z rodziny i3, ale nie oczekuj po tych rozwiązaniach zbyt wiele…

Czasami jednak zdarza się tak, że posiadasz wolną gotówkę oraz zależy Tobie na ponadczasowym sprzęcie, wówczas skup się na procesorach i7.

2. Pamięć operacyjna RAM

Tutaj sprawa jest dość prosta i klarowna. Można przyjąć zasadę, że im więcej, tym lepiej, jest jednak jedno “ale”! Absolutnie musisz zwrócić uwagę na bardzo istotny parametr – mianowicie taktowanie. No nie, on znów o taktowaniu – niestety… Pierwszą selekcję oprzyj o typ pamięci DDR3 lub DDR4. Te pierwsze oferują znacznie niższe taktowania, niż te drugie, a więc potrzebują więcej czasu na przetworzenie danych.

Jak to sobie wyobrazić… Zapewne łatwo wyobrazisz sobie butelkę wody źródlanej – taką pięciolitową. To będzie pojemność twojej pamięci, czyli te gigabajty. Średnica szyjki (gwintu) to taktowanie, a więc wydajność. Jak włożysz do tej butelki lejek, taki z cienkim odpływem, to będziesz miał DDR3, a jak zostawisz bez lejka, to będziesz miał DDR4, ot cała filozofia 🙂

Moja rekomendacja jest następująca, szukaj pamięci DDR4 o pojemności 16GB. W zależności od typu płyty głównej oraz ilości dostępnych slotów, staraj się zapełnić maksymalnie połowę dostępnych. Przykładowo: płyta główna ma 4 sloty, kup więc pamięć RAM 2x 8GB, dzięki temu będziesz mieć możliwość dalszej rozbudowy i dołożenia kolejnych 16GB w przyszłości.

Jeżeli jednak liczysz się z każdą złotówką, kup 8GB, ale nie warto schodzić do pamięci DDR3. Sprawdź też, czy możesz sobie pozwolić na zakup pamięci w jednej kości, wówczas pozostałe sloty na płycie głównej będziesz miał w rezerwie.

3. Karta graficzna

Na wstępie artykułu wspominałem o taktowaniu GPU. GPU to nic innego jak Graphics Processing Unit, czyli procesor graficzny, w który wyposażona jest karta graficzna. Szalenie ważnym parametrem jest tutaj ilość pamięci. Podobnie jak w przypadku pamięci RAM komputera, tutaj również zderzysz się z mnogą ilością pamięci GDDR3, GDDR4, itd, itd… Zasada jest w tym przypadku identyczna jak w przykładzie z butelką, im wyższa cyfra, tym szybsza pamięć.

Absolutnie ważna rzecz, ale to mega, mega istotna, warta zapamiętania. Praktycznie każda karta graficzna będzie o niebo lepsza niż karta zintegrowana z płytą główną!

Jeżeli chcesz mieć komputer przydatny do pracy przez długi czas i masz troszkę grosza, oscyluj w kwotach podczas zakupu w granicach 500 – 700 zł szukając karty z pamięcią w GDDR5 w ilości 4GB.

Jeśli chcesz nieco zaoszczędzić, przeznacz na kartę graficzną około 300 zł, ale za nic w świecie nie wmawiaj sobie, że karta zintegrowana też sobie poradzi! Owszem wszystko będzie działać, ale utworzysz “wąskie gardło” pomimo dobrych parametrów innych podzespołów.

4. Monitory

W wymaganiach sprzętowych określono parametr rozdzielczości ekranu w pixelach, absolutne minimum to 1920 x 1080 zapewniające prace na przyzwoitym poziomie.

Rozdzielczość będzie wpływać na szczegółowość wyświetlanego obrazu. To tak samo jakbyś chciał wydrukować ogromnego billboarda z malutkiego zdjęcia – efekt będzie opłakany. Automatycznie będzie to wyglądać jak świat Minecrafta 🙂

Tak samo jest z rozdzielczością ekranu, im większa rozdzielczość, tym lepiej, wygodniej. Nie daj się w tym wypadku zwieść wielkością matrycy wyrażonej w calach. Monitor np. 23 calowy i 27 calowy o maksymalnej rozdzielczości 1920 x 1080 nie będzie w stanie “pomieścić” na ekranie więcej, bo ilość dostępnych pixeli będzie taka sama. Zwiększając wielkość matrycy, bez zwiększania rozdzielczości spowoduje, że ikony będą większe, czyli tak jakbyś patrzył na mniejszy ekran przez lupę. Dla mnie jest to nieracjonalne i irytujące.

Szukając monitora, rozpatruj więc modele o wielkości matrycy 23 cale i więcej. Przy tej wielkości rozdzielczość niech wynosi co najmniej 1920 x 1080 pixeli, co z autopsji wiem, że się sprawdza.

Absolutnie ważnym parametrem, na który musisz zwrócić uwagę to typ matrycy. Nie daj się zwieść niskiej cenie monitora, jest tam zapewne matryca typu TN, która będzie dobra do…. pracy w Wordzie 🙂 Kup lepiej mniejszy monitor, ale z matrycą IPS. Musisz mi uwierzyć na słowo, różnicę zobaczy nawet niewidomy 🙂

Pamiętaj: to od monitora zależy w głównej mierze komfort twojej pracy.

5. Dysk

W parametrach minimalnych i rekomendowanych określono ilość wolnego miejsca, jest to oczywiste i zrozumiałe, ale warto zwrócić uwagę i przeanalizować typ dysku. Podstawowy podział dysków to HDD i SDD.

Dyski HDD, czyli takie z talerzami magnetycznymi i głowicami. Dyski SSD to dyski w postaci układów scalonych. Różnica jest jedna – szybkość działania. Rekomenduję, abyś wyposażył swój komputer w dysk SSD, na którym będą programy i system operacyjny. Zdecydowanie poprawi to szybkość działania całości. Dodatkowo wyposaż komputer w drugi dysk, ale już HDD znacznie tańszy.

Jeśli chcesz mieć spokój na dłuższy czas, rozważ zakup dysku SSD o pojemności 512 GB oraz dysku HDD o pojemności, co najmniej 2 TB, czyli 2000 GB. Ten dysk traktuj jak magazyn na wszystkie projekty, zdjęcia, itd., itd.

Jeśli jesteś zmuszony oszczędzać, nie rezygnuj z dysku SSD, kup ten o pojemności 256 GB, powinien starczyć przy umiejętnym jego zagospodarowaniu. Jeżeli chodzi o dysk HDD, tutaj różnice cenowe pomiędzy np. 1 TB, a 2 TB są nieznaczne i nie zaoszczędzisz tutaj wiele. W ostateczności kup model o pojemności 1 TB, na pewno wystarczy.

Mój komputer

Być może przeszła ci przez umysł myśl: na czym on pracuję….?

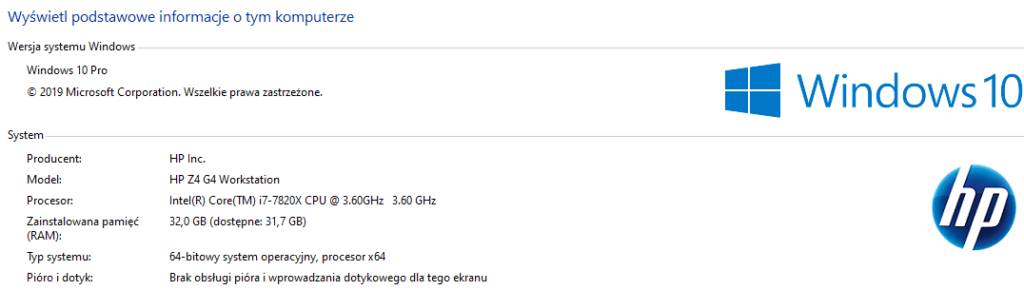

Proszę bardzo… Konfiguracja mojego komputera jest taka:

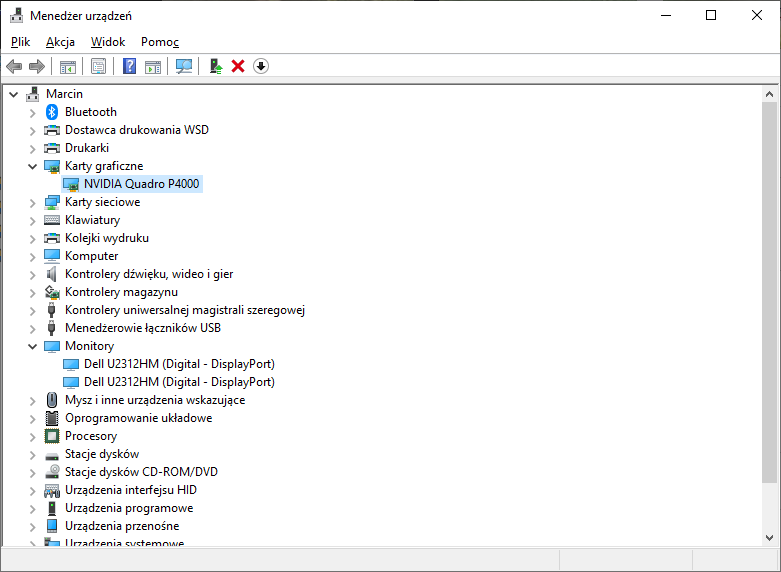

Do tego podłączone mam dwa monitory DELL serii U 2312HMt o przekątnej 23 cale, ale zaraz, zaraz: Do czego masz podłączone te monitory?

A no do tego:

Całość to stacjonarna stacja robocza HP Z4, szczerze ją polecam, lecz jest to zdecydowanie inny pułap cenowy, ale jak najbardziej, wart swojej ceny.

Podsumowanie

Wybór odpowiedniej konfiguracji sprzętu komputerowego do projektowanie nie jest wcale oczywisty. Ilość parametrów, które wpływają na komfort pracy, jest znaczna. Moja rekomendacja pod kątem sprostania wymaganiom AutoCAD jest następująca:

Procesor: rodzina i5 – taktowanie co najmniej 3 GHz

Pamięć: RAM – DDR4 16GB

Karta graficzna: nVIDIA GDDR5 4GB

Monitor: co najmniej 23″ o rozdzielczości przynajmniej 1920 x 1080 pixeli

Dysk twardy: SSD 512 GB + HDD 2 TB
